  在数字化、网络化的趋势下,数字硬盘录像机(DVR)正在逐步被网络硬盘录像机(NVR)所取代。如何在视频监控系统中选择合适的NVR?在选择NVR 时必须考虑的几项规格参数是什么?让我们一起来了解一下。

  随着人们对视频监控系统的重视程度日益增高,现在的网络视频监控系统规模大,监控点多,如何集中存储和有效管理视频监控系统产生的大量数据,是整个系统的关键所在,所以根据不同的视频监控系统选择合适的NVR,具有至关重要的意义。一台NVR 有几十条规格参数,所以在选择时,必须对需求、实际应用、网络情况有了解,才能针对性的选择。

  二级建造师教材

  一般情况下,选择一台NVR,主要考虑以下因素:

  01

  接入IPC 数量

  接入路数就是一台NVR 最大可以管理的IPC 数量,接入路数越大,说明NVR 的综合处理能力更强,接入路数是NVR 选型的决定性因素。NVR 路数一般包括:4 路、8 路、10 路、16 路、25路、录像机32 路、48 路、64 路、128 路或更高。通俗来讲,NVR 的路数就是根据监控网络中摄像机的点位数量进行计算,例如12 个点位的监控网络,可以选择16 路NVR,64 个点位选择64 路NVR,100 个点位选择两台64 路NVR 或一台128 路NVR 等等。

  02

  硬盘盘位数量

  NVR 在监控网络中的核心作用之一就是存储录像,录像的存储时间和硬盘的总容量有关,硬盘接口(盘位)越多,接入的硬盘总容量会线性增加,存储时长可以明显提升。盘位数量是NVR 选型的重点考虑因素。当前主流的NVR 接入盘位数量包括,单盘位、双盘位、四盘位、八盘位以及更高盘位。

  选型时需要考虑摄像机数量、存储天数、摄像机码率来进行综合计算,得出录像存储大小,也就是需要的硬盘总容量,根据每个盘位可以接入的硬盘容量大小,从而选择盘位。

  录像存储大小= 主码流(M)/8 × 3600(s)× 24(h)× 监控通道数× 录像天数× 摄像机数量主码流/8,是因为我们所说的监控码流是以比特(bit)为单位。

  假设某项目的高清摄像机是H. 265 格式1080P,主码流约2.3M,摄像机数量为60 台,存储时间30 d,那么录像存储大小计算如下:

  2.3(主码流)/8 × 3600(s)× 24(h)× 60(监控通道)× 30(录像天)≈44712000MB。

  硬盘容量,即硬盘的存储空间大小,一般有1T/2T/3T/4T/6T,1T = 1024G,1G = 1024M。需要注意的是,硬盘实际可用于存储视频的容量为总容量的90% ,即容量系数为0.9,因为:硬盘厂家的标准是十进制,因此1G = 1000MB = 1000000kB 而系统的采用的是二进制,所以1G =1024MB =1048576kB所以录像存储大小换算为T 则为:44712000 /1024 /1024≈42.6,按硬盘实际容量90% 计算则为:42.6 /0.9 = 47.4T,即该项目需要总共47. 4T 的硬盘才可以满足存储需求。

  假设每个接口(盘位)所能接入的硬盘容量最大为6T,为满足此项目60 台1080P 摄像机连续存储30d,就需要8 盘位的NVR。

  如果是H.264 模式的摄像机码率需按照4 M 计算需要的容量。NVR 的参数信息中一般会有一项硬盘驱动器的详细信息,盘位参数一般与接口数量一致,硬盘驱动器信息中会注明每个接口可以接入的硬盘容量,通过接口数量和每个接口可接入的最大硬盘容量就可以得出一个NVR 的存储大小。

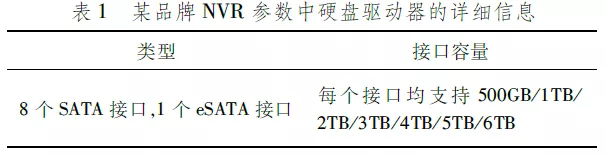

  表1 是某品牌NVR 参数中硬盘驱动器的详细信息。

  16路硬盘录像机(这些规格参数,在选购NVR网络硬盘录像机时必须要考虑)

  该硬盘录像机的存储大小最大为8 × 6TB = 54TB,其中eSATA 接口为扩展接口。

  03

  解码能力

  解码能力,即NVR 将网络视频流转换为可以输出到显示器画面的能力。IPC 输出经过编码后的音视频数据流,需要录像机解码后才能输出到显示器上观看。NVR 的解码能力越强,可以同时观看的高清画面数量就越多。

  解码能力主要影响多路回放的效果,如果需要多路数同步回放,则需要结合IPC 的分辨率和回放路数要求进行选择。

  解码能力是NVR 选型的重要考虑因素,但不是决定性因素。因为录像机的解码能力受芯片限制,在不超过最大能力的情况下根据本地预览分屏模式自动选择主、子码流预览显示。例如,一台NVR 解码能力为8 路1080P,如果同时接入了32 路400 万像素的摄像机,可以自动选择以下两种显示方式:

  单画面:取主码流,8 路1080P >400 万

  32 画面:取子码流,8 路1080P =16 路720P =32 路4CIF摄像机默认子码率为4CIF,所以32 个正好可以显示,不会存在资源不足的情况。

  04

  接入分辨率

  由于NVR 的实际解码能力有限,根据实际使用和定位,会限制超过自身最大处理能力的IPC 接入。接入分辨率指单路最大可以接入多少像素的摄像机。例如如果采购了4 台300 万像素的摄像机,却选择了单路最高像素为200 万的NVR,这样300 万像素的摄像机就降为200 万像素摄像机使用,失去了300万的效果。所以在实际硬盘网络中,NVR 的最大接入IPC 分辨率需要高于所管理的所有IPC 的最大分辨率。这是选型中必须考虑的参数。

  05

  编码方式

  IPC 主流的编码方式有H.264 和H.265,NVR 只有支持H.265 编码,才可以解码H.265 的IPC,而仅支持H.264 编码的NVR 是无法解码H. 265 编码的视频流。所以,接入该NVR 的IPC 中如果有H.265 编码的机型,就需要选择支持H. 265 编码的NVR,否则可能出现无法解码的情况。

  06

  录像机输出分辨率

  录像机的输出分辨率需要根据摄像头的像素,显示器的分辨率来综合选择,就像木桶效应一样,监控的效果取决于木桶效应中最短的那块板。

  如果监控中心使用的是4K 显示器,则需要880 万像素的超高清摄像头搭配支持HDMI 输出4K 分辨率的NVR 才能体验最好的监控效果。

  如果摄像头为1080P,显示器为1080P,需搭配支持VGA 输出分辨率最大可以达到1920*1080(1080P)的NVR 才能达到最好的监控效果。

  纵观近30 年来视频监控系统的发展,数字化、网络化依然是发展的大方向,NVR 做为后端存储所带来的在管理,安全,性能各方面的优势也必然会在视频监控系统中为客户带来更好的价值和体验。NVR 不单单是一个产品,它更代表着一种技术,一种概念,一种实现形式,它必然会在未来的综合监控及云存储的发展中贡献一份力量规格。
